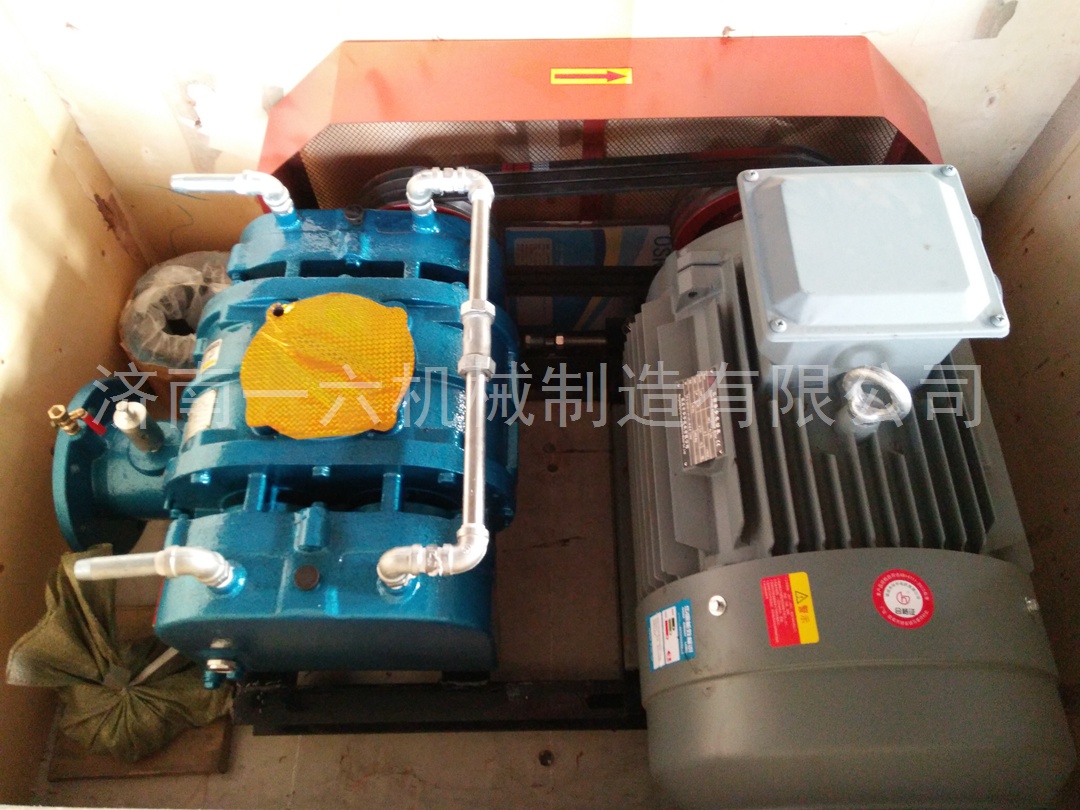

羅茨真空泵

羅茨真空泵
羅茨真空泵的結構
羅茨真空泵的兩個轉子如何布置在泵體中決定了泵的整體結構。國內外羅茨真空泵的整體結構布置通常有三種選擇:
1.立式:兩個轉子的軸水平安裝,但由兩個轉子軸形成的平面垂直于水平面。采用這種結構,泵的入口和排出口水平排列,便于組裝和連接管道。然而,缺點是泵的重心太高,并且在高速操作時穩定性差。因此,除了小型泵外,結構類型也不算太多。
2.臥式:兩個轉子的軸線水平安裝,兩個轉子軸線形成的平面是水平的,這個結構的泵入口在泵的上方,排氣口在泵的下方(也有相反的)。下排氣口通常水平連接,因此進氣和排氣的方向彼此垂直。排氣口連接到T形管以在兩個方向上打開,一端連接到排氣管,另一端在其停止或連接到旁通閥時使用。該結構的特點是重心低,高速時穩定性好。國內外大中型泵采用這種結構。
3.豎軸式:國外羅茨泵的兩個轉子軸垂直于水平面安裝。該結構的裝配間隙易于控制,轉子組件方便,占地面積小,但齒輪等傳動機構拆裝不方便,潤滑裝置也很復雜。當確定整體結構時,相應地確定泵本身的結構和形狀。
4.帶溢流閥的羅茨泵:為了防止因過載引起的事故,羅茨泵配備了相對可靠的安全保護裝置,即在旁通管路上安裝了安全閥。當排氣口處于規定壓力時,安全閥關閉。當排氣口的壓力超過規定壓力時,流量閥的閥門自動打開產生溢流,在排氣口壓力恢復正常后,溢流閥自動關閉。它是可自動調節的,是泵的允許差壓裝置,因此安全閥的最大好處是它允許羅茨泵連同前級泵一起在各種壓力下連續運行。采用這種設計,真空容器在粗真空狀態下的抽真空時間可縮短30~50%。對于相對較大的泵,溢流閥安裝在泵體外部的旁通管路上,在相對較小的泵上。溢流閥安裝在泵殼內。
5.帶蒸汽冷凝器的羅茨泵:在需要泵送蒸汽的情況下,泵送單元必須設計有冷凝器以冷凝蒸汽。該冷凝器可以安裝在泵之前或泵之后,而無需安裝在泵中。羅茨泵的泵體。在某些情況下,冷凝超熱吸收可以減少羅茨泵的熱量。假設使用雙冷凝器,并且可以使用適當?shù)娜軇┰诰S護期間去除污垢,并且蒸汽可以在管道中平穩地流動。
羅茨真空泵主要用途
羅茨真空泵廣泛用于真空采集的各個方面。它們?cè)谳^低的入口壓力下擴展了油封機械真空泵的工作范圍。它們具有體積小,抽速大的特點,在1~100pa的入口壓力范圍內具有較大的抽氣壓力。速度,特別適用于在低入口壓力下需要高抽速的真空系統,如電力互感器的真空干燥,電力電容器,電力變壓器,真空浸漬處理,真空熱處理,真空冶煉的排氣,真空鍍膜設備預抽,大型試驗風洞的疏散和照明生產線的排氣等。
公司全體員工熱忱歡迎廣大客戶前來洽談業務,攜手共創美好未來!
